加气砖生产线专用球磨机规格参数及供货范围
        蒸压加气混凝土砌块”是通过高温蒸压设备工艺生产的加气混凝土砌块。“加气砖”可以理解为一个简化的或是一个通用的名称。其涵盖的产品范围应该要大一点,即采用包括蒸压在内的其他各种工艺生产的砖品。江苏鹏飞集团提供加气砖原材料粉磨专用球磨机,能达到加气砖生产线对原材料的技术要求。加气砖生产线专用球磨机专业生产厂家-----江苏鹏飞集团(江苏省海安县大公镇,地图导航:江苏鹏飞集团即可。G15海安北出口下高速)
(一)对石灰的技术要求
生石灰质量符合JC/T621—1996;
(二)对水泥的技术要求
品种:普通硅酸盐水泥,质量符合GBl75—1999规定要求;
(三) 粉煤灰的技术要求
SiO2≥40%;Al2O3 15~35%;Fe2O3<15%;MgO≤3.5%;
SO3≤2%;烧失量<10%;细度(0.08㎜方孔筛筛余)<15%。
(四)对石膏的技术要求
CaSO4#8226;nH2O>70%;细度(0.08㎜方孔筛筛余)<15%

Φ1.83×7.0m干法球磨机技术参数及性能

一、有关技术参数及性能
1、规格:Φ1.83×7.0m
2、型号:MB18370
3、生产能力:9-12t/h(入料粒度<25mm,出料粒度<80μm)
4、有效容积:17.18m3
5、磨体转速:23.9r/min
6、电动机  型号:JR138-8, 功率:245kW,电压:380V
7、减速机:ZD60-8 I=4.5
8、设备重量:38t(不含研磨体)
9、价格:
请与江苏鹏飞集团销售经理王庆根联系(13511572088)
二、主要部件、材质及型号
1、电动机    JR138-8 245KW 380V
2、减速机   ZD60-8  i=4.5
3、筒  体    材质Q235-B
4、中空轴    ZG230-450(ZG25)
5、筒体衬板   铬合金
6、大齿轮    ZG310-570(ZG45)
7、小齿轮    40Cr(调质)
8、主轴承座    HT200
9、主轴承   瓦衬(巴氏合金ZchSnSb11-6)
10、控制柜
三、供货范围
1、回转部分                                       1套
2、进料装置                                       1套
3、主轴承装置                                     2套
4、出料装置                                       1套
5、传动装置(大、小齿轮、罩壳)    1套
6、电动机                                         1台
7、减速机                                         1台
8、控制柜                                         1台
9、联轴器                                         1套
10、电机、减速机底座等附件                        1套



Ф1.83×7.0m干法球磨机清单
序号
供货名称
规格型号
备  注
回转部分



1
筒体
Q235-B
1件
自产
2
中空轴
ZG230-450
2只
自产
3
大齿圈
ZG310-570 HB=180~240
1只
自产
4
进料螺旋筒
Q235-A
1只
自产
5
筒体衬板
铬合金
1套

6
出料螺旋筒
Q235-A
1只
自产
7
磨端衬板
铬合金
1套
自产
主轴承部分

1套

1
主轴瓦

2套

2
轴承座
HT200组合件
2套
自产
小齿轮部分

1套

1
小齿轮
40Cr  HB=220-280
1只
自产
2
小齿轮轴
45#  HB=217-255
1根
自产
3
小齿轮轴承座
组合件HT200
1套
自产
传动装置



1
电动机
JR138-8 245KW 380V
1台

2
减速机
ZD60-8 i=4.5
1台
泰兴减速机厂
3
联轴器

1套
自产
4
电机,减速机底座

1只
自产
5
弹性联轴器

1套

6
地脚螺栓、标准件、小件、小联轴器
1套

大齿轮罩
组合件
1套
自产
进料装置
组合件
1套
自产
出料装置
组合件
1套
自产
电气控制系统
控制柜
1套
自产

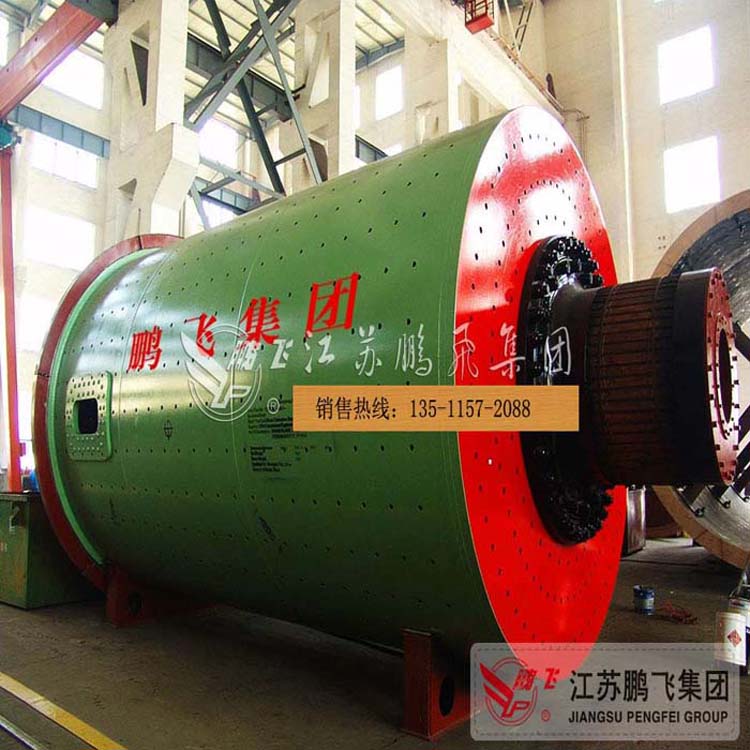

加气砖球磨机

Φ2.2×7.0m湿法球磨机
技术参数、主要材质及供货范围
一、有关技术参数及性能
1、规格:Φ2.2×7.0m
2、型号:SMB2270
3、有效容积:24.8m3
4、磨体转速:21.4r/min
5、电动机  型号:JR158-8,功率:380kW,电压:380V
6、减速机:ZD70  I=5
7、研磨体最大装载量:35吨
8、设备重量:49.8吨(不含研磨体)
二、主要部件、材质及型号
1、电动机    JR158-8,380KW, 380V
2、减速机   ZD70 i=5
3、筒  体    材质Q235-B δ=18
4、中空轴    ZG230-450(ZG25)
5、大齿轮    ZG310-570(ZG45)
6、小齿轮    40Cr(调质)
7、主轴承座    HT200
8、主轴承     衬瓦型 巴氏合金 ZChSnSb11-6
9、控制柜
三、供货范围
1、回转部分                                      1套
2、进料装置                                      1套
3、主轴承装置                                    2套
4、出料装置                                      1套
5、传动装置(大、小齿轮、罩壳)                     1套
6、电动机                                        1台
7、减速机                                        1台
8、控制柜                                        1台
9、联轴器                                        1套
10、电机、减速机底座等附件                       1套

Ф2.2×7.0m球磨机清单及报价
序号
供货名称
规格型号
备  注
回转部分



1
筒体
Q235-B
1件
自产
2
中空轴
ZG230-450
2只
自产
3
大齿圈
ZG310-570 HB=180~240
1只
自产
4
进料螺旋筒
Q235-A
1只
自产
5
出料螺旋筒
Q235-A
1只
自产
6
出料篦板
ZG31CrSiMn2ReB
1套
自产
7
衬板
钢胶复合橡胶衬板
1套
山东橡胶
8
联接螺栓

470套
自产
主轴承部分

1套

1
主轴承
衬瓦:巴氏合金 ZChSnSb11-6
2套
自产
2
轴承座
HT200组合件
2套
自产
小齿轮部分

1套

1
小齿轮
40Cr  HB=220-280
1只
自产
2
小齿轮轴
45#  HB=217-255
1根
自产
3
小齿轮轴承座
组合件HT200
1套
自产
传动装置



1
电动机
JR158-8,380KW,380V
1台

2
减速机
ZD70  i=5
1台
泰兴减速机厂
3
联轴器

1套
自产
4
电机,减速机底座

1只
自产
5
弹性联轴器

1套

6
地脚螺栓、标准件、小件、小联轴器
1套

大齿轮罩
组合件
1套
自产
进料装置
组合件
1套
自产
出料装置
组合件
1套
自产
电气控制系统
控制柜
1套
自产

请与江苏鹏飞集团销售经理王庆根联系(13511572088)
